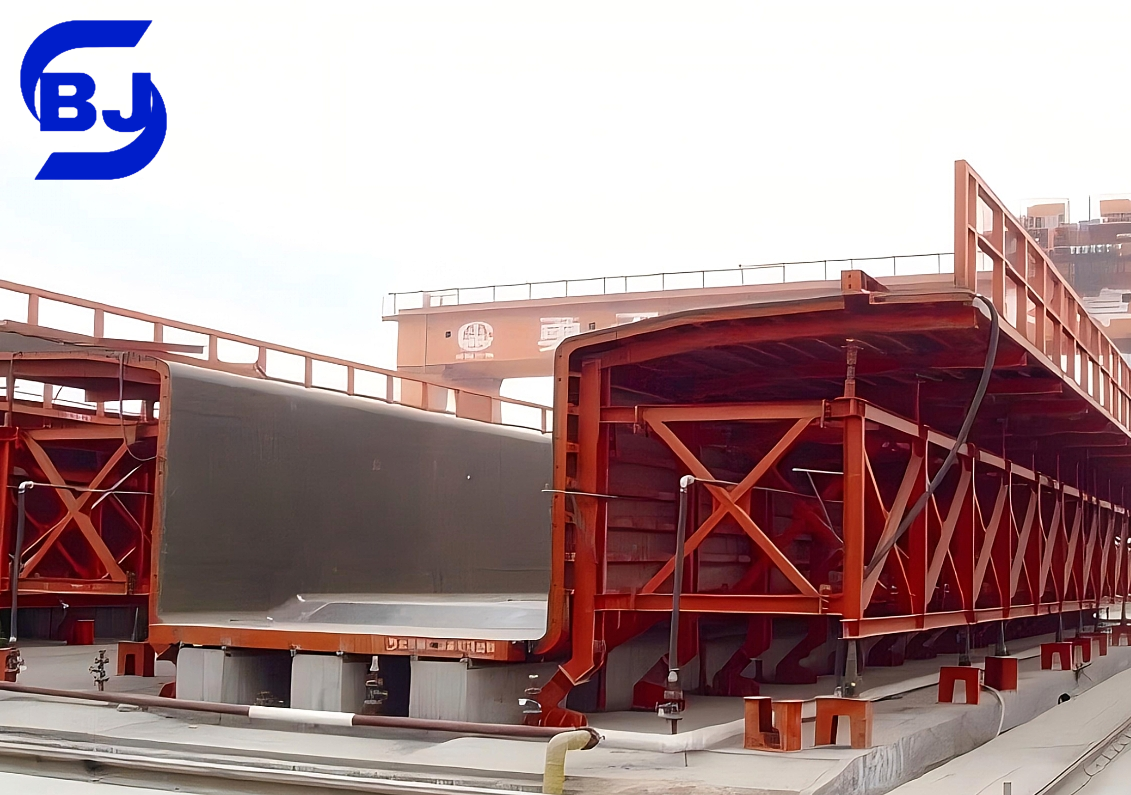

أنواع الجسور ذات العارضة الصندوقية الفولاذية

تستخدم الجسور ذات العارضة الصندوقية الفولاذية مقاطع مستطيلة مجوفة لتحمل الأحمال. يتم تصنيفها حسب المقطع العرضي، الوظيفة، وطريقة البناء.

1. حسب المقطع العرضي

• عارضة صندوقية أحادية الخلية: غرفة مغلقة واحدة؛ مقاومة جيدة للالتواء (مثل الجسور العلوية الحضرية).

• عارضة صندوقية متعددة الخلايا: تقوم الحواجز الداخلية بتحسين القوة (مثل سطح الجسور المعلقة بالكابلات).

• عارضتان صندوقيتان مزدوجتان: صناديق منفصلة لأسطح عريضة أو استقرار ضد الرياح (مثل جسر أكاشي كايكيو).

2. حسب الوظيفة الهيكلية

• بسيطة الدعم: امتداد واحد، سهلة التركيب (أطوال 20-50 م).

• امتدادات متصلة: امتدادات متعددة لأسطح أكثر سلاسة (أطوال >200 م).

• عوارض متغيرة العمق: مُحسنة لعزوم الانحناء (مثل جسر تشونغتشينغ كايوانبا).

3. حسب طريقة البناء

• تركيب كامل الامتداد: أقسام مسبقة الصنع يتم رفعها إلى مكانها (لعبور الأنهار).

• تجميع الكابولي: يتم إضافة المقاطع بشكل متناظر من الركائز (مثل جسر هومين).

• التركيب التدريجي: يتم دفعها طوليًا إلى الموضع (مثل جسر جانتر).

• التركيب بالدوران: يتم تدويرها إلى مكانها فوق العوائق (مثل عبور السكك الحديدية).

4. أنواع خاصة

• عوارض صندوقية فولاذية مسطحة: منخفضة الارتفاع لديناميكية الهواء (مثل جسر الحزام الكبير).

• عوارض صندوقية مركبة: صندوق فولاذي + سطح خرساني (مثل جسر لوبو في شنغهاي).

• عوارض ذات شبكة فولاذية مموجة: تقلل الوزن (مثل جسر تاماغاوا في اليابان).

المزايا: خفيفة الوزن، قدرة على امتدادات طويلة، بناء سريع.
التحديات: حماية من التآكل، خطر الانبعاج في المقاطع ذات الجدران الرقيقة.

أمثلة شهيرة:

• جسر ميلو (فرنسا): عوارض صندوقية متعددة الخلايا.

• جسر 1915 تشناق قلعة (تركيا): جسر معلق بسطح صندوقي فولاذي.
